Как выбрать номинальную грузоподъемность крана?

Как выбрать номинальную грузоподъемность крана?





Номинальная грузоподъемность

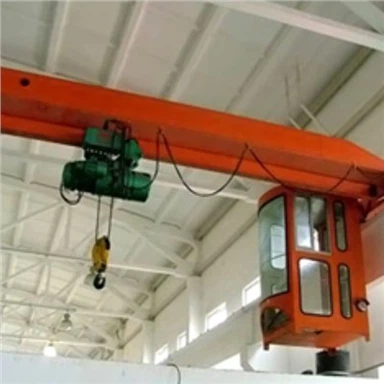

5-тонный мостовой кранМаксимальная масса, которую можно поднять один раз при нормальной работе, называется номинальной грузоподъемностью, а единицей измерения является тонна (Т) или сухой грамм (кг).



Номинальная грузоподъемность крюкового крана включает собственный вес крюка и подвижного полиспаста.



Качество подхватывающих устройств, которые можно снять с крана, таких как грейферы и электромагниты, входит в номинальную грузоподъемность, а номинальная грузоподъемность кранов мостового типа является фиксированной величиной.



Среди кранов мостового типа номинальная грузоподъемность некоторых кранов является фиксированной величиной, которая не имеет ничего общего с амплитудой (например, портальные краны, некоторые башенные краны), а некоторые краны имеют различную номинальную грузоподъемность, соответствующую разной длине стрелы. и амплитуды (например, автокраны, автокраны, гусеничные краны, железнодорожные краны).



Когда имеется более одной номинальной грузоподъемности, номинальная грузоподъемность обычно называется максимальной грузоподъемностью или для краткости грузоподъемностью.



Грузоподъемность крана для подъема крупногабаритных предметов определяется максимальной массой одновременно поднимаемого предмета (в отдельных случаях для подъема крупногабаритных предметов допускается использование двух кранов).



Краны для погрузки и разгрузки сыпучих материалов, грузоподъемность определяется в зависимости от требуемой производительности.



Например, заданная производительность грейферного крана равна P(т/ч), а количество рабочих циклов в час крана равно n.

(Связано с расстоянием перевозимого груза, рабочей скоростью механизма, совпадением движения механизма, техническим уровнем рабочих и т. д.), массой захватываемого каждый раз материала (полезный объем грейфера * грузоподъемность) равен Q1, а собственный вес грейфера равен G, тогда грузоподъемность крана равна:



Q=Q1 плюс G=P/n плюс G



Отношение собственного веса грейфера к качеству захватываемого материала увеличивается по мере уменьшения объема грейфера. Для повышения эффективности работы краны большой грузоподъемности обычно оснащаются основным подъемным механизмом и вспомогательным подъемным механизмом. Главная лебедка имеет большую грузоподъемность и малую скорость; вспомогательная лебедка имеет небольшую грузоподъемность и высокую скорость. Подъемный вес вспомогательного подъемника определяется эксплуатационными требованиями. Подъемный вес вспомогательного подъема мостового крана обычно составляет 1/5 ~ 1/3 от основного подъема.



Номинальная грузоподъемность автокранов и железнодорожных кранов зависит от ориентации стрелы (три основных рабочих положения: боковое, заднее и переднее; железнодорожные краны также имеют определенную ориентацию, образующую определенный угол с направлением линии). ; шинные краны Номинальную грузоподъемность железнодорожных кранов также можно разделить на три ситуации: полностью выдвинутые ноги, без выносных опор и подъем.



Когда кран поднимается и движется, стрела должна быть впереди. Расчетная грузоподъемность крана при работе без выносных опор и подъема определяется грузоподъемностью шин, осей (или колесных пар тележек).





Охватывать



Расстояние по горизонтали между центральными линиями беговой дорожки мостового крана грузоподъемностью 5 тонн называется пролетом.



Пролет крана в основном зависит от ширины служебного помещения, а пролёт крана, используемого в мастерской, зависит от ширины здания.



Чтобы упорядочить параметры пролета, обычно используемые пролеты мостовых кранов градуированы каждые 3 м, а краны грузоподъемностью менее 50 т имеют два значения пролета, соответствующие каждому пролету установки, и на кран-балке имеется безопасный проход. над растением Используйте небольшое значение ниже.



При наличии на одном пути кранов г/п более 80 т и г/п менее 50 т пролет крана выбирается по крану г/п более 80 т.



Высота подъема



Высота подъема обычно относится к расчету от земли рабочей площадки (кран не опирается на наземный путь) или от верхней поверхности наземного пути подъема крана (кран опирается на наземный путь) до верхней лимит приемного устройства. Вертикальное расстояние между локациями.



Когда слингкрючок, возьмитесь за нижний конец внутренней дуги кольца крючка; если строп представляет собой грейферный ковш или другое подъемное устройство, возьмите его нижнюю точку; когда строп представляет собой вилку, возьмитесь за верхнюю поверхность вилки.



Для крана, подъемное устройство которого должно быть опущено на землю или ниже поверхности наземной беговой дорожки, глубина опускания спредера на землю или ниже наземной беговой дорожки является глубиной опускания.



Общая высота подъема представляет собой сумму высоты подъема и глубины спуска.



Символ высоты подъема — Н, единица измерения — м.
